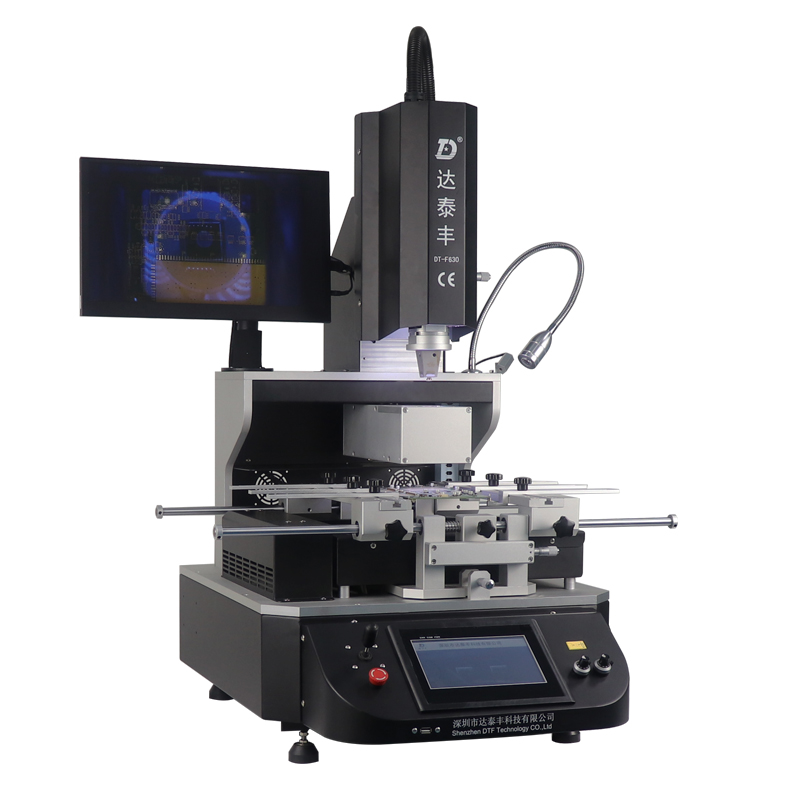

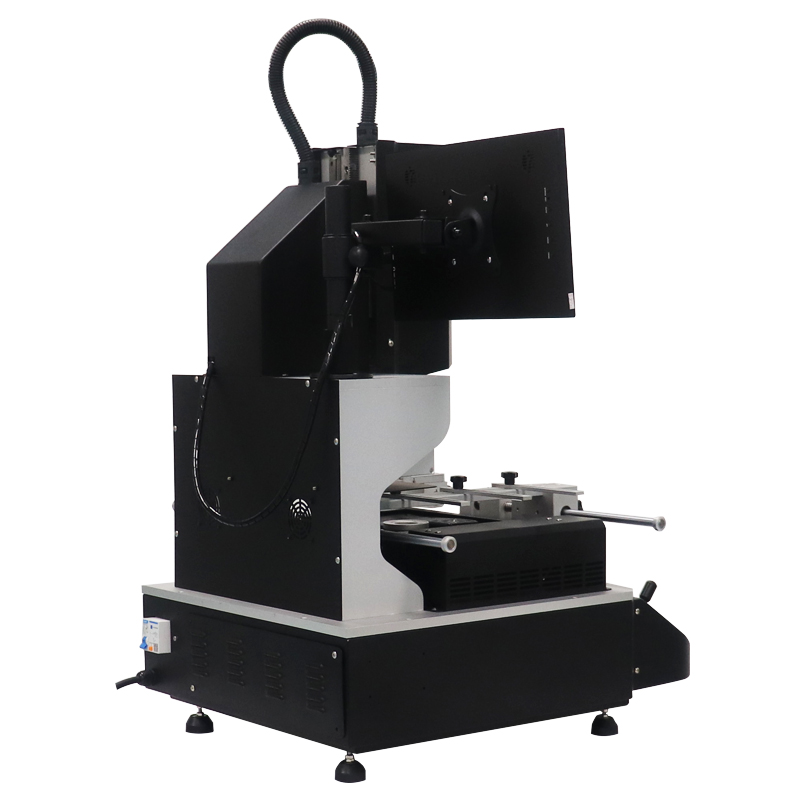

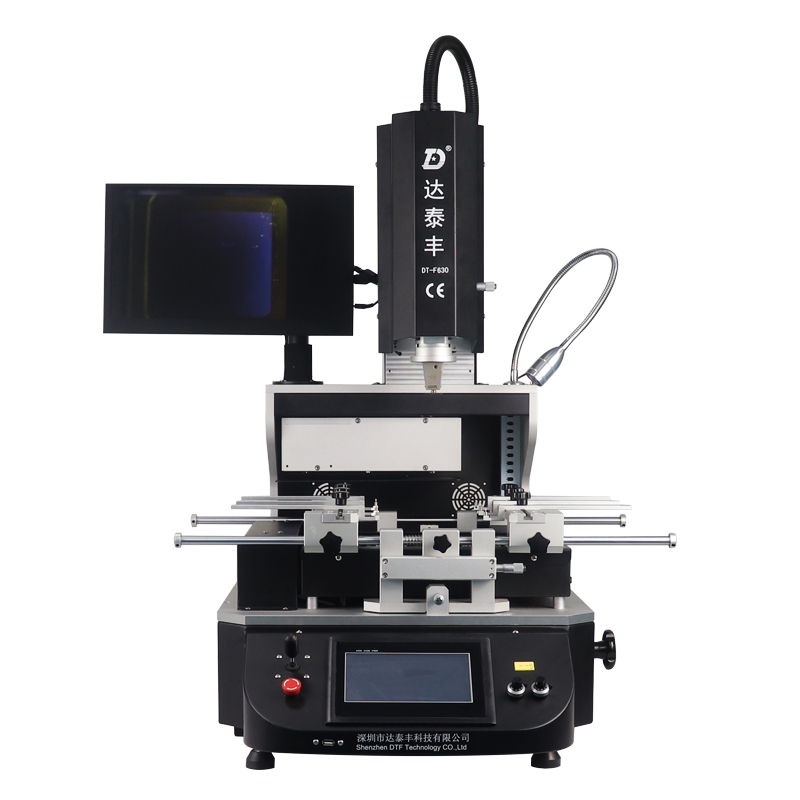

DT-F630主要特點：

（1）采用線性滑座，使X、Y、Z三軸皆可作精細微調或快速定位；

（2）貼裝、焊接、拆卸過程實現智能自動化控制；

（3）采用高精度數字視像對位系統；三溫區獨立加熱，溫度控制技術達到國內領先技術的水平；

（4）采用松下運動控制系統：穩定、可靠、安全、高效；

（5）觸摸屏多功能人性化的操作界面，同時顯示6條溫度曲線存儲50組用戶數據；

（6）熱風咀可360°任意旋轉；紅外底部發熱板可使PCB板受熱均勻；

（7）PCB板定位采用V字型槽，可移動式靈活的萬能夾具對PCB板起到保護作用；

（8）采用大功率橫流風機迅速對PCB板進行冷卻，提高工作效率；

（9）在溫度失控情況下，電路能自動斷電，擁有雙重超溫保護功能。

項 目

一、返修臺的安裝要求

二、產品規格及技術參數

三、程序設置及操作使用(重點了解)

1、設備外觀控制按鈕作用介紹

2、主界面控制按鈕作用介紹

3、溫度設置

4、BGA芯片返修工作準備及焊接

四、BGA芯片植球工序

五、設備操作中常見問題及解決方法

六、設備的維修及保養

七、設備的安全注意事項

附1、BGA焊接參考溫度曲線

一、返修臺的安裝要求

1、遠離易燃、易爆、腐蝕性氣體或液體的環境。

2、避免多濕場所，空氣濕度小于90％。

3、環境溫度－10～40℃，避免陽光直射。

4、無灰塵 漂浮性纖維及金屬顆粒的作業環境。

5、安裝要求平面水平、牢固、無振動。

6、機身上嚴禁放置重物。

7、避免受到空調機、加熱器或通風機直接氣流的影響。

8、返修臺背面預留30CM以上的空間，以便散熱。

9、擺放返修臺的工作臺建議表面積(1200×1200毫米)相對水平，高度750～850毫米。

10、設備的配線必須由合格專業技術人員進行操作，主線線徑大于2.5平方毫米，設備必須良好接地，接地電阻應該小于100歐姆。

11、設備停用時關掉電源主開關，長期停用必須拔掉電源插頭。

二、產品規格及技術參數

1、電源: AC220V±10％   50Hz±3

2、總功率：5.2KW

3、加熱器功率：上部熱風加熱器1.2KW

                          下部熱風加熱器1.2KW

                          底部紅外發熱器2.7KW

                          其它功率：0.1KW

4、電氣選材：松下運動控制系統＋大屏真彩觸摸屏＋高精度智能溫度控制模塊

5、溫度控制：K型高熱電偶閉環控制:上下獨立測溫,溫差±1度

6、定位方式：V字型卡槽，PCB支架可X、Y 任意方向調整

7、PCB 尺寸: MAX 380×420mm      Min  10×10mm

8、外形尺寸：680×700×920mm

9、機器重量：68kg

10、外觀顏色：黑色
