BGA植球治具的定制需要提供什么數據?

2025-04-27 16:00:53 梁偉昌 396


 一、什么是BGA植球治具?

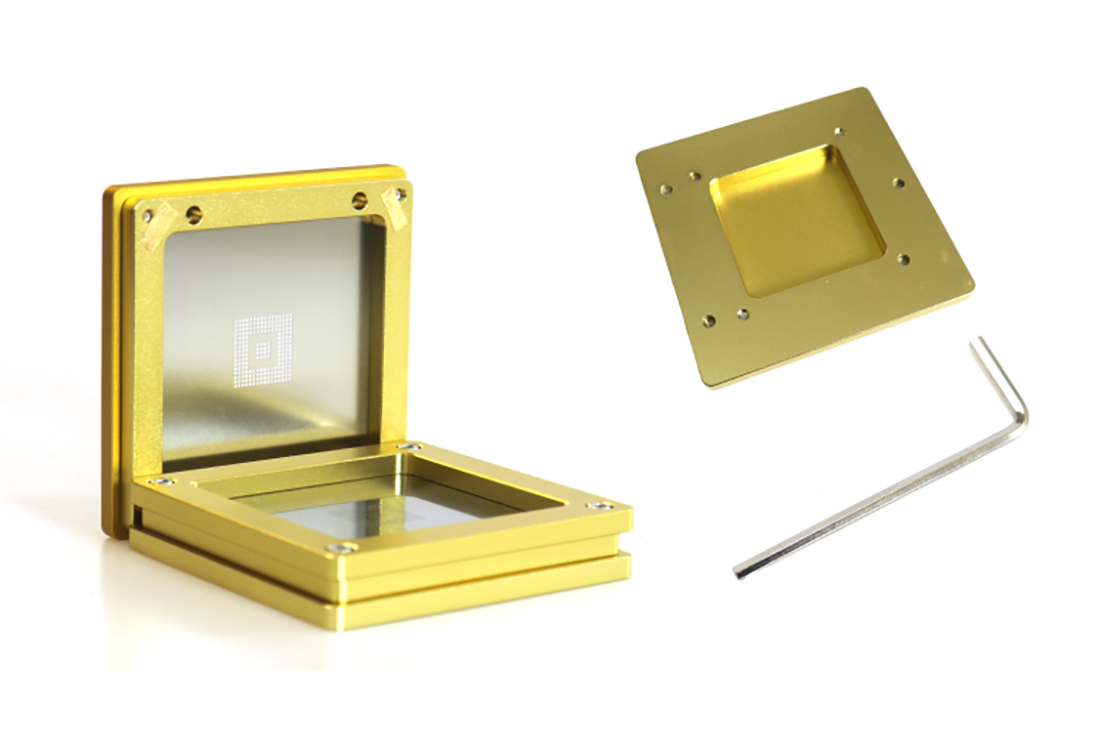

BGA植球治具是一種用于**精準定位和固定焊球**的專用工具,主要應用于BGA(Ball Grid Array)封裝的返修或生產流程。

圖片關鍵詞

BGA封裝的底部以陣列形式分布焊球,植球治具通過精密設計的孔位與定位結構,確保焊球在回流焊前被準確放置在BGA基板或芯片對應位置。其核心作用包括:

- **提高精度**:避免焊球偏移、橋接等缺陷。

- **提升效率**:適用于批量生產或返修場景。

- **兼容性適配**:可針對不同BGA尺寸、焊球布局定制。

治具通常由耐高溫材料(如合成石、鋁合金)制成,結構包含定位孔、固定夾具、焊球導向槽等模塊。


二、定制BGA植球治具需提供的核心數據

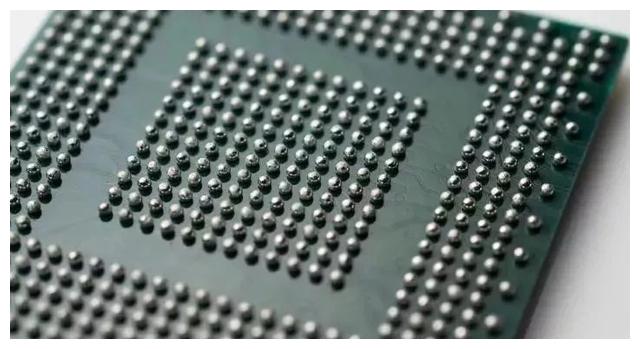

1. BGA封裝參數

- **封裝尺寸**:長度、寬度、厚度(影響治具框架設計)。

- **焊球排列方式**:

  - 矩陣排列(如20×20)或交錯排列。

  - 行數、列數、中心距(Pitch,如0.5mm、0.8mm)。

- **焊球直徑**:需區分原始直徑與回流焊后收縮直徑(如0.3mm→0.25mm)。

- **焊盤形狀**:圓形、方形或其他異形設計(決定治具開孔形狀)。

- **特殊布局**:若存在局部缺球、非對稱排列,需提供詳細坐標圖。

圖片關鍵詞

2. 工藝參數

- **焊球材料**:如PSI(無鉛)、PSI(有鉛),熔點差異影響治具耐溫需求。

- **植球工藝類型**:

  - 手動操作:需簡化治具結構,便于人工取放。

  - 自動化設備:全自動植球設備。



3. 治具結構與材質

- **材料選擇**:

  - 合成石:耐高溫(350℃+)、低熱膨脹系數,適合高精度場景。

  - 鋁合金:輕量化、散熱快,適合快速換線。

- **定位方式**:

  - 邊緣定位:提供BGA的外形尺寸。

  - 定位網:通過定位鋼網定位。

- **附加功能**:如真空吸附固定、模塊化可調結構(適配多型號BGA)。


4. 特殊需求

- **防靜電(ESD)要求**:若用于敏感元器件,需使用防靜電材料。

- **標識與標記**:在治具表面刻印型號、方向箭頭等。


 三、輔助數據(提升定制效率)

- **Gerber文件或CAD圖紙**:直接提供BGA規格書文件,避免人工測量誤差。

- **實物樣品**:供治具廠商參考實際封裝匹配狀態。


 四、案例說明

例如,某客戶定制0.4mm Pitch的BGA治具時,需提供:

- BGA尺寸:15mm×15mm×1.2mm,焊球直徑0.25mm

- 焊球排列:24×24全矩陣,中心距0.4mm。


總結

定制BGA植球治具需以**“精準匹配BGA封裝特性”**為核心邏輯,從封裝參數、工藝需求、治具結構三方面提供數據,確保治具與生產場景高度適配。數據越詳盡,治具的一次成功率越高。
