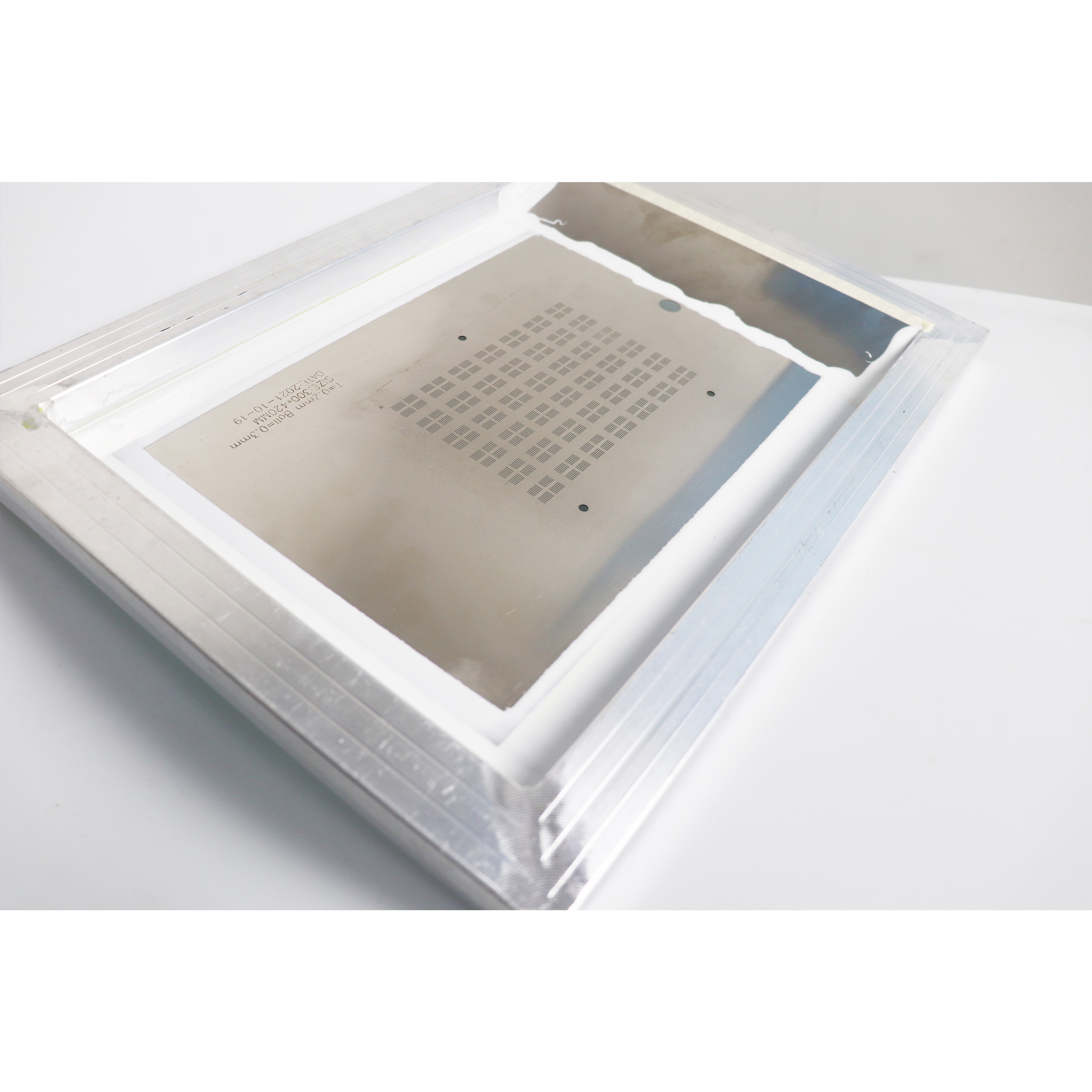

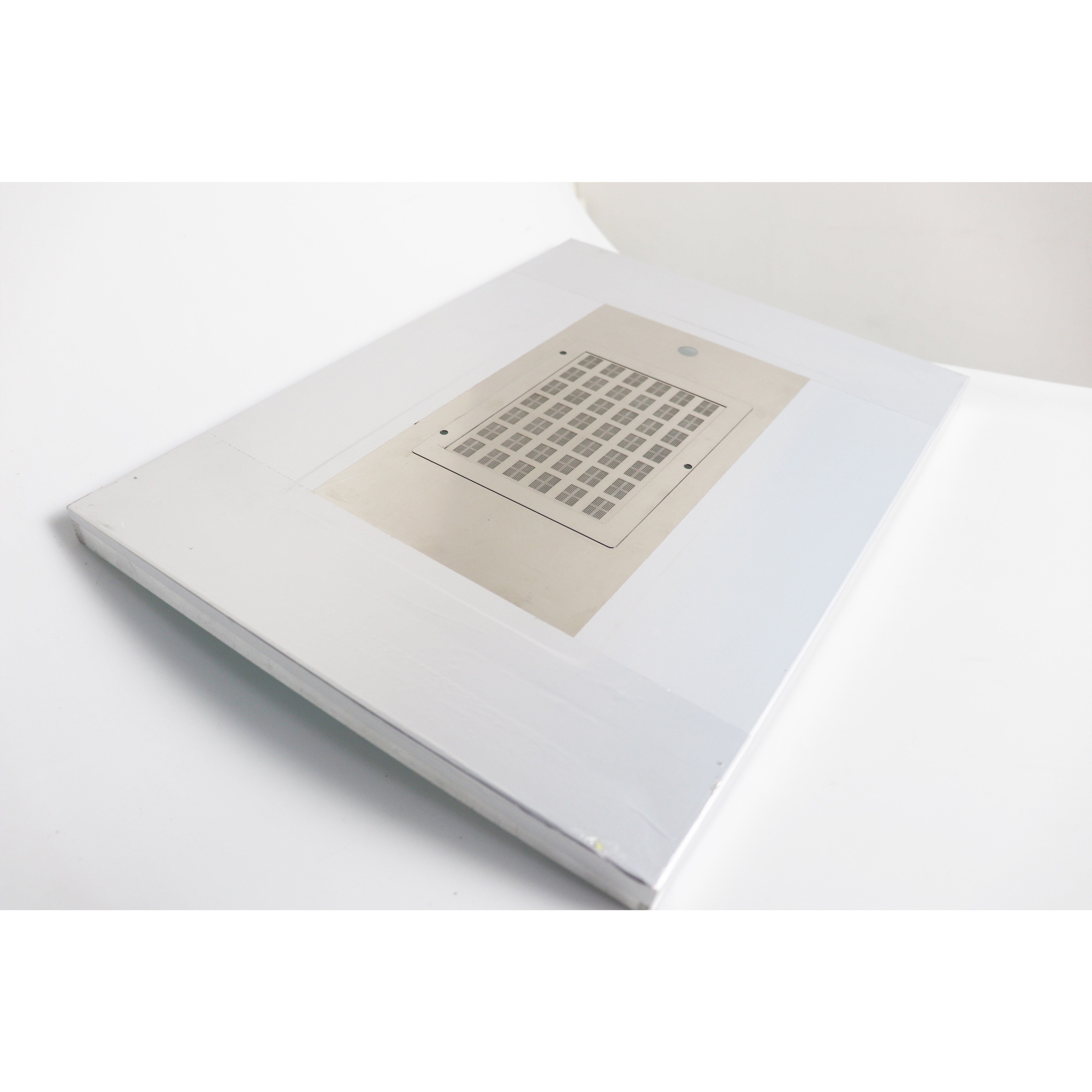

SMT鋼網(stencils),是SMT模板(SMT Stencil),是一種SMT專用模具，SMT芯片焊接前在PCB上印刷錫膏或紅膠的治具。

厚度標準和開口標準

1、厚度標準根據產品的芯片大于PITCH和大于CHIP來要求的。

2、開孔有兩個原則：

 a、寬厚比大于1.5；

 b、面積比大于0.66。

（1）根據最小部分的寬度計算鋼板的厚度；例如最小寬度為0.18毫米，鋼板厚度不能超過0.12毫米。

（2）鋼板厚度確定后，根據面積比計算開孔尺寸；例如，鋼板厚度為0.1毫米的開口尺寸不能小于0.25毫米。

常規尺寸

以達泰豐生產的SMT鋼網為例：

刮錫鋼網尺寸：280*420mm（可定制）

植球鋼網尺寸：270*380mm（可定制）

張力標準

鋼網張力標準在IPC電子驗收標準中有參考指標。一般使用鋼網拉力試驗機，放置在距邊緣15-20厘米的地方，選擇5-8個點，每平方厘米的拉力大于35-50 N，每次鋼網投入使用必須重新測量拉力。測試步驟如下：

鋼網外觀檢查：是否有劃痕、毛刺、破損等。

張力計復位到零，擰緊復位刻度螺釘。

鋼網水平放置在工作臺上，檢查時不允許用手按壓鋼網。

選擇測試點，檢查測試值是否達標。

填寫《鋼網張力測試記錄表》

鋼網清洗

安裝并在焊膏打印機上使用。

制作加工工藝過程分類

1、激光切割法（ laser cuttin）

工藝流程：菲林制作PCB→取坐標→數據文件→數據處理→激光切割→打磨→張網。

特點：數據制作精度高，客觀因素影響小；梯形開口利于脫模；可做精密切割；價格便宜。

缺點：逐個切割，制作速度較慢，且會產生毛刺。

2、化學蝕刻法( chemical etch)

工藝流程：數據文件PCB→菲林制作→曝光→顯影→蝕刻→鋼片清洗→張網。

特點：一次成型，速度較快點；價格便宜。

缺點：易形成沙漏形狀（蝕刻不夠）或開口尺寸変大（過度蝕刻）；客觀因素（經驗、藥劑菲林）影響大，制作環節較多。

3、電鑄成型法（ electroform）

工藝流程：基板上涂感光膜→曝光→顯影→電鑄鎳→成型→鋼片清洗→張網。

特點：孔壁光滑，特別適合超細間距鋼網制作法。

缺點：工藝較難控制，制作過程有污染，不利于環保；制作周期長。
