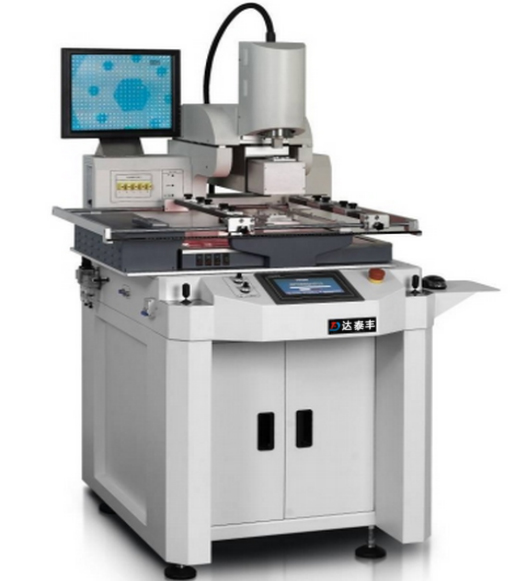

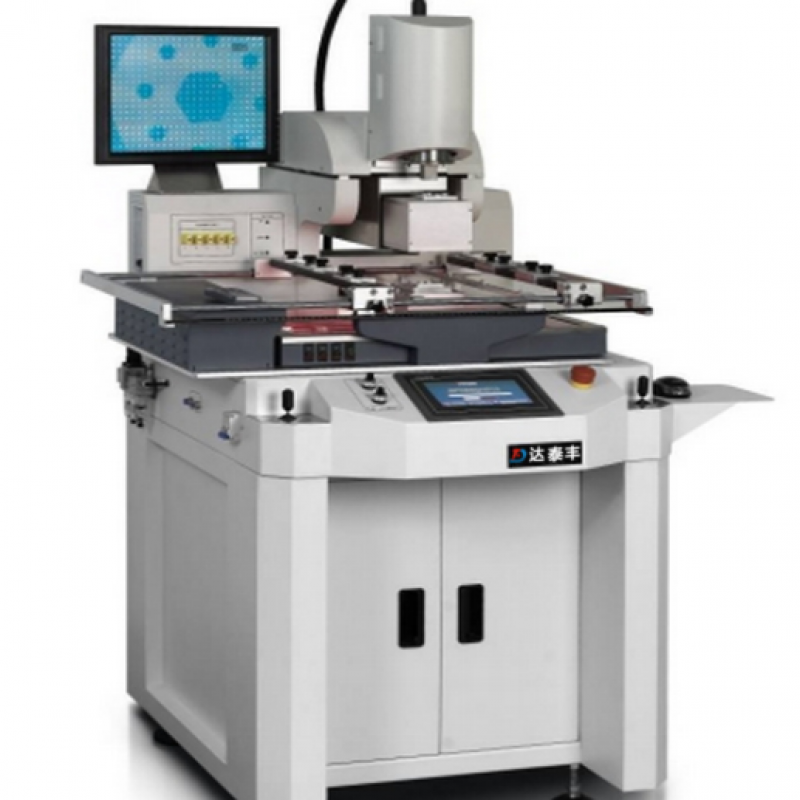

DT-F900返修臺概述

●DT-F900是一款小而大(體積小但能返修800mmX800mm的大板)帶光學對位系統，采用紅外加氣體(包含氮氣或者是壓縮空氣)混合加熱方式，所有動作由電機驅動、軟件控制的拆焊一體化返修工作站。用于拆焊各類封裝形式芯片，適用于任何BGA器件、特殊及高難返修元器件POP, CCGA,BGA,QFN,CSP,LGA,Micro SMD,MLF(Micro Lead Frames)。

● 獨立六軸連動，七個電機驅動所有動作。上下溫區/PCB運動及光學對位系統X/Y運動均由搖桿控制，操作簡單。具有記憶功能，適合批量返修提高效率，自動化程度高。

● 加熱頭和貼裝頭一體化設計，具有自動旋轉、對位、焊接和自動拆卸功能。

● 上部風頭采用4通道熱風加熱系統，另加2通道獨立冷卻系統，升溫快，溫度均勻，冷卻快（降溫時可突降50-80度），更好的滿足無鉛焊接的工藝要求。下熱溫區均采用紅外+熱風混合加熱。紅外線直接作用于加熱區域，與熱風同時傳導，這樣可以彌補相互不足，使得PCB升溫快（升溫速率達10°C/S），同時溫度仍然保持均勻。

● 獨立三溫區（上溫區、下溫區、紅外預熱區），上溫區和下溫區實現同步自動移動，可自動達到底部紅外預熱區內的任意位置。下溫區可上下運動，支撐PCB，采用電機自動控制，實現PCB在夾具上不動，上下加熱頭可一體移動到PCB上的目標芯片。

● 獨創的底部紅外預熱平臺，采用德國進口優良的發熱材料（紅外鍍金光管）+防炫恒溫玻璃（耐溫達1800℃），預熱面積達500*420 mm。

● 預熱平臺、夾板裝置和冷卻系統可X方向整體自動移動。使PCB定位、拆焊更加安全、方便。

●  X,Y方向移動式和整體獨特設計，使得設備空間得到充分利用，以相對較小的設備體積實現超大面積PCB返修，最大夾板尺寸可達630*610mm，使返修無死角。

● 為了方便用戶重復定位，夾板裝置帶有定位刻度，系統可記憶歷史定位刻度。

● 內置真空泵，Φ軸角度任意旋轉，高精度步進電機控制，有自動記憶功能，精密微調貼裝吸嘴。

● 吸嘴自動識別吸料和貼裝高度，針對較小芯片，壓力可控制在10克微小范圍內，具有0壓力吸料、貼裝功能。

● 彩色高清光學視覺系統，具分光雙色、放大和微調功能，含色差分辨裝置，自動對焦、軟件操作功能，22倍光學變焦，可返修最大BGA尺寸70*70mm。

● 控溫方式打破以往的開關量控制（開關量控制：是通過固態通斷時間長短來控制發熱體的溫度；加熱時發熱體功率只在0或100%兩者間頻繁切換控制發熱體的溫度，溫度波動相對較大），該機采用的是模擬量控制（是通過模擬量連續控制發熱體的功率，從0-100%連續可調發熱體的功率，來達到穩定精準的溫度控制），目前高端回流焊均采用此加熱控制方式：電腦+PLC控制；嵌入式工控電腦，觸摸屏人機界面。PLC控制，實時溫度曲線顯示，可顯示設定曲線和實測曲線，可對測溫曲線進行分析。

● 10段升(降) 溫+10段恒溫控制，可海量存儲溫度曲線，在觸摸屏上即可進行曲線分析。

● 多種尺寸合金熱風噴咀，易于更換，可360°旋轉定位。

● 配置5個測溫端口，具有多點實時溫度監測與分析功能。

● 配備氮氣接入口，可外接氮氣保護焊接，使返修更加安全可靠。

● 采用帶有定位刻度的治具上完成自動取或拆放芯片，只要在操作屏上輸入芯片大小，上部風頭會自動吸取芯片中心位置，更加適合批量生產。

● 具有固態運行顯示功能，使控溫更加安全可靠。

● 該機可在不同地區不同環境的溫度下自動生成SMT標準溫度拆卸曲線，無需人工設置機器曲線，有無經驗操作者均能使用，實現機器智能化。

●  帶觀察錫球側面熔點的攝像機，方便確定曲線（此功能為選配項）。

● 具有選配功能：

1、可使加熱區域和相鄰區域產生持續時間較長的30℃溫差，更好地保護周邊較小BGA不達到熔點。此功能針對手機、筆記本等打膠板。

2、可將現有的半自動光學系統換為全自動光學系統。

3、可將現有的嵌入式工控電腦控制換為電腦通用版軟件控制，可兼容打印機、條形掃描等。

4、可將現有的PCBX、Y和光學系統的自動功能換為手動，降低成本，滿足更多的需要修大板的客戶。

DTF-900返修臺裝置規格：

1、設備型號 DT-F900

2、最大PCB尺寸：W800*D800mm

3、PCB厚度：0.5～8mm

4、適用芯片：1*1～70*70mm
5、適用芯片最小間距：0.15mm

6、貼裝最大荷重： 300g
7、貼裝精度：±0.01mm
8、PCB定位方式：外形或定位孔
9、溫度控制方式：K型熱電偶、閉環控制
10、下部熱風加熱：熱風800W
11、上部熱風加熱：熱風1200W
12、底部預熱：紅外6000W
13、使用電源：三相380V、50/60Hz
14、機器尺寸： L970*W700*H1400mm(不含支架)
15、機器重量： 約170KG

DTF-900返修臺隨機配送資料及售后服務：

1、文件資料

（1） 操作說明書一份

2、售后培訓內容

（1） 設備的安裝調校

（2） 設備操作

（3） 設備調校和參數設定

（4）設備維修

（5）設備常見故降排除

（6） 設備的易損配件更換

（7） 其它注意事項

保修

設備在正常使用情況下保修一年，包含機器到工廠后的安裝調試和人員培訓，同時提供終生技術支持和服務。

備品配件

（1）合金熱風噴嘴

（2）兩種檔片（縮小預熱面積）

（3）助焊膏

（4）錫球

（5）萬能植株臺

（6）內六角扳手

（7）工具箱
